淄博泰勒換熱設備股份有限公司

主要以生產銷售板式換熱器,換熱器機組為主

板式換熱器工作原理圖

點擊次數:   更新時間:19/08/31 10:22:08     來源:hbrqkt.com關閉分    享:

  板式換熱器通常是指一種含有全熱交換芯體的新風、排風換氣設備。想要對設備做到充分利用,要對它的工作原理了解熟悉,在運行過程中,會發現【板式換熱器工作原理】如下:

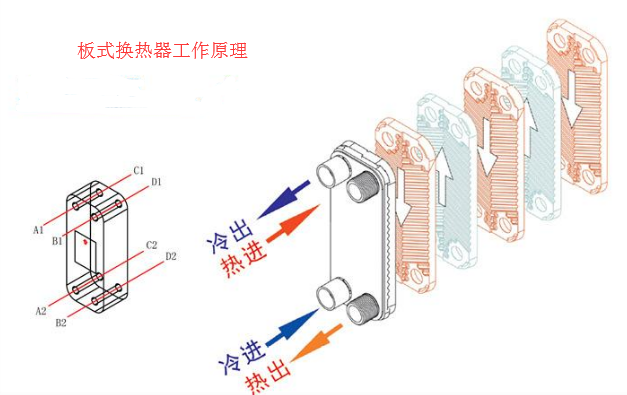

板式換熱器工作原理

板式換熱器工作原理
  板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片,然后疊裝,用夾板、螺栓緊固而成的一種換熱器。各種板片之間形成薄矩形通道,通過半片進行熱量交換。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。冷熱流體依次通過流道,中間有一隔層板片將流體分開,并通過此板片進行換熱。
  1、產品工作時,室內排風和新風分別呈正交叉方式流經換熱器芯體時,由于氣流分隔板兩側氣流存在著溫差和蒸汽分壓差,兩股氣流通過分隔板時呈現傳熱傳質現象,引起全熱交換過程。
  2、板式換熱器夏季運行時,新風從空調排風獲得冷量,使溫度降低,同時被空調風干燥,使新風含濕量降低;冬季運行時,新風從空調室排風獲得熱量,溫度升高,同時被空調室排風加濕。這樣,通過換熱芯體的全熱換熱過程,讓新風從空調排風中回收能量。板式換熱器主要由機箱、全熱交換芯體和排風機組成。
  3、恒溫控制原理:系統通過二次側溫度傳感器讀取溫度信號,結合室外溫度傳感器信號作為二次側供水溫度修正參考,繼而控制一次側溫控閥的開度及循環泵的運轉頻率,實現對供水溫度及流量的自動調節,用戶可手動設定出水溫度,也可以遠程設置。

  板式換熱器的工作原理運用到實際換熱中,利用它的換熱原理,實現換熱,從它的工作原理中發現在什么情況下會得到換熱。

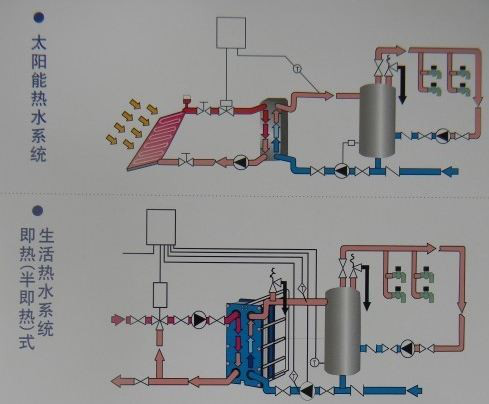

原理圖

  【關于板式換熱器的工作原理】簡單的說就是由多片換熱板片組成的兩個相對獨立的通道分別走冷熱介質,通過傳熱性能良好的白鋼板片的熱來傳導,用熱側介質的熱量提高冷側介質的熱含量;或者說是用冷側介質的低熱含量來吸收熱側的熱量,從而達到了降溫的作用。
  板式換熱器的換熱效率高,它的熱損失小,并且結構是比較緊湊輕巧,所以占地面積小,對于以后的安裝和清洗都是比較的方便,因此它的應用特別廣泛、而且它的使用比較壽命長,這些特點也是板式換熱器廣泛使用至今的原因。在相同壓力損失情況下,它的傳熱系數比管式換熱器高3-5倍,占地面積為管式換熱器的三分之一,熱回收率可高達90%以上。
  今天通過圖文并茂的形式為大家詳細介紹了板式換熱器工作原理以及換熱原理,正是因為這樣的結構和工作原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。
  如何您通過這篇文章了解到的板式換熱器知識不全的話,可以直接打電話咨詢我們的相關工作人員,我們24小時恭候您的來電!
